Główne cechy:
- Przesyła dane Ethernet i PoE za pomocą standardowego kabla UTP
- Rozszerza zasięg Ethernet+PoE do 800 m przy 10 Mb/s lub 500 m przy 100 Mb/s za pomocą kabla UTP
- Zastosowanie ETH-ETH500SET nie wpływa na identyfikację odbiornika PoE w switchu zasilającym
- Pełna przepustowość 10/100 Mbps
- Symetryczna przepustowość zapewnia spójne przesyłanie i pobieranie
- Automatyczny wybór maksymalnej przepustowości
- Zgodny ze wszystkimi głównymi standardami IEEE PoE i protokołami sieciowymi dla UDP, TCP/IP, HTTP/HTTP
- Wskaźniki LED potwierdzają stan pracy
- W połączeniu z obudowami serii ABOX pełna zgodność z wymaganiami środowiskowymi (temperatura otoczenia, wilgotność z kondensacją, warunki napięcia wysokiego/niskiego oraz ochrona przed napięciem przejściowym)
- Rozszerzona temperatura pracy od -25°C do +65°C
- Zaprojektowane i wyprodukowane w Polsce
Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w oddalonych miejscach, gdzie instalacja dodatkowego okablowania jest niemożliwa bądź nieopłacalna. Stanowi ekonomiczną alternatywę dla okablowania opartego o światłowód oraz oddzielną linię zasilania.
Sprawdzi się w instalacjach na rozległych terenach jak i w miejscach gdzie system monitoringu ma charakter tymczasowy gdzie koszt przygotowania okablowania ma istotne znaczenie.
Zastosowanie zestawu ETH-ETH500-SET ułatwia modernizację istniejących systemów telewizji opartej o kamery analogowe z okablowaniem UTP przekraczającym odległości 100m gdzie nie jest możliwe zainstalowanie standardowych urządzeń sieciowych.
Moduł ETH-ETH500 może być zasilany z dowolnego switcha PoE (port RJ45) Następnie przewodem UTP łączymy moduły ETH-ETH500 za pośrednictwem portów LONG RANGE Maksymalna długość przewodów w torze LONG RANGE to 800m. Połączenie pomiędzy modułami ETH-ETH500 realizuje nam dwukierunkową komunikację sieciową oraz zasilanie PoE.
Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH-ETH500 na końcu linii. Po poprawnej identyfikacji odbiornika PoE w switchu zasilającym wszystkie urządzenia zostaną zasilone oraz zestawi się połączenie w całym torze.
Urządzenia można opcjonalnie zasilać poprzez złącza śrubowe POWER. W takim przypadku należy zasilić je niezależnie po obydwóch stronach toru LONG RANGE.

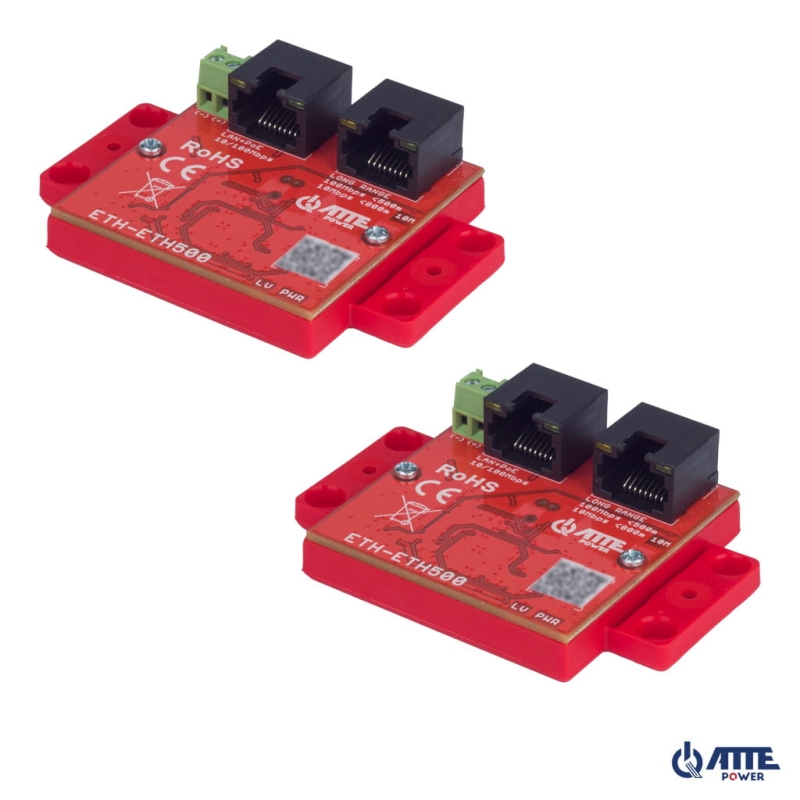

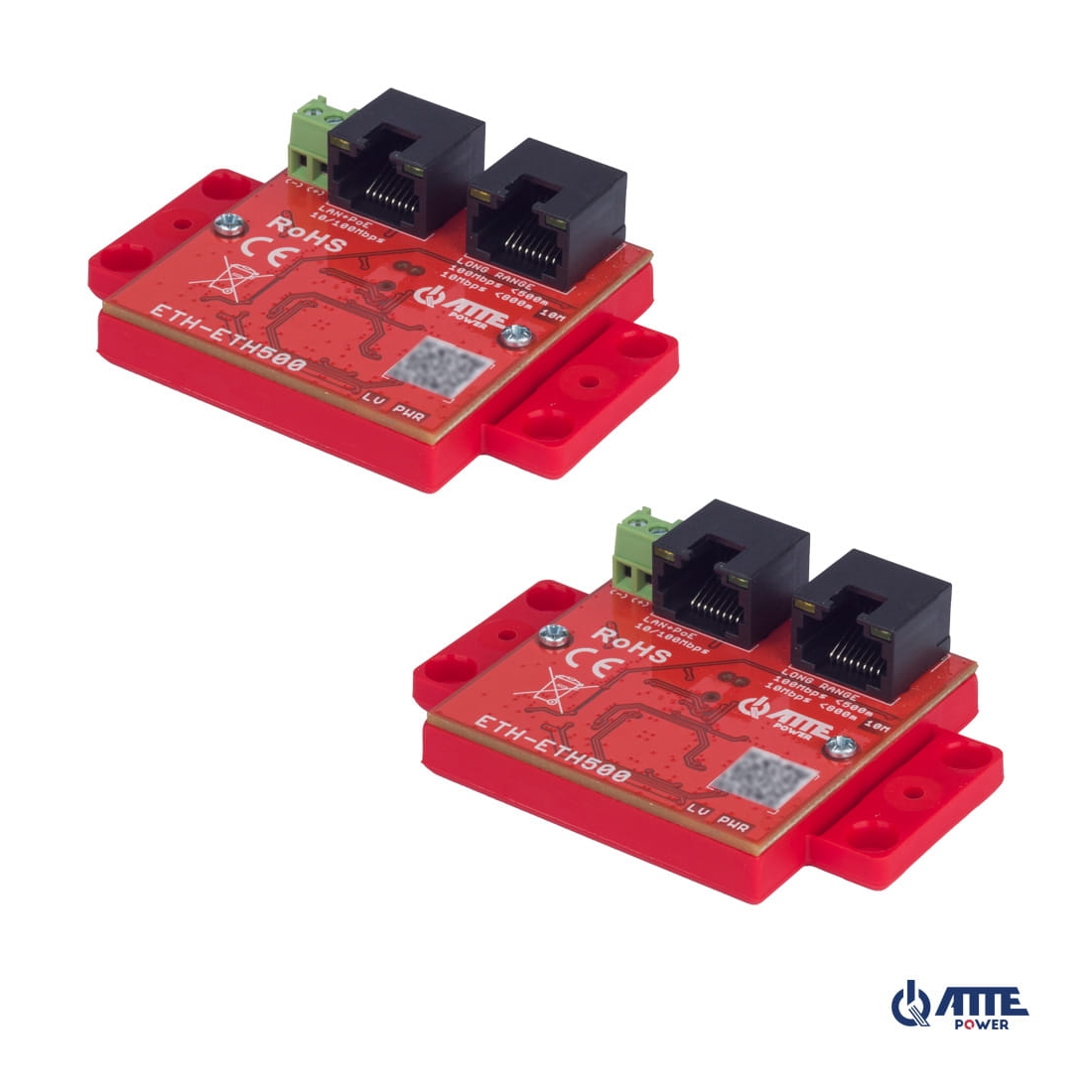

W zestawie znajdują się dwa takie same urządzenia - nie ma rozróżnienia nadajnika od odbiornika. Można je instalować zamiennie na torze LONG RANGE.
Uwagi:
- Podane odległości podano w oparciu o źródło zasilania PSE PoE 55V 60-90W zasilające w trybie 4 par.
- Czynniki takie jak jakość przewodu, liczba złącz w przebiegu kabla, uszkodzenia izolacji oraz warunki środowiskowe występujące w miejscu instalacji mogą mieć wpływ na rzeczywistą odległość transmisji i należy je wziąć pod uwagę przy projektowaniu.
Zastosowania
Modernizacja istniejących analogowych instalacji CCTV do systemów opartych na sieci Ethernet
Budowa instalacji CCTV dla farm fotowoltaicznych, boisk i terenów rekreacyjnych, parków miejskich.
Monitorowanie placów budowy gdzie przy ograniczonym budżecie należy wykonać instalację na rozległym terenie. Niski koszt okablowania przy zachowaniu bezpieczeństwa użytkowania w miejscach często narażonych na uszkodzenia.
Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach.
Umożliwia to instalację urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej. Przy zastosowaniu dodatkowego adaptera można urządzenie zainstalować na szynie TH-35.
Obudowa pozwala na montaż na kilka sposobów:
- z użyciem kołków montażowych na rastrze 10.8 jaki jest we wszystkich obudowach ABOX
- poprzez przykręcenie wkrętem przez dodatkowe otwory do dowolnej płaskiej powierzchni
- z zastosowaniem blachy montażowej ADD-RACK2U1 lub ADD-RACK2U2
- z zastosowaniem dodatkowych zatrzasków na szynie TH35 (DIN) ADD-TH35
