POLON-ALFA Adapter urządzeń radiowych (do 16 urządzeń bezprzewodowych) ACR-4001

Zasada działania

Adapter ACR-4001 jest elementem liniowym, pracującym w adresowalnej linii dozorowej. Pożar wykryty przez czujkę radiową przekazywany jest przez adapter do centrali. Taki stan sygnalizowany jest błyskaniem czerwonej diody LED na obudowie adaptera. Informacja o uszkodzeniu czujek radiowych i braku z nimi łączności przekazywane jest również do centrali, wówczas LED błyska światłem żółtym. Uszkodzenie jednej czujki nie ma wpływu na działanie innych czujek radiowych współpracujących z adapterem. Adapter ACR-4001 posiada wewnętrzny izolator zwarć, który odcina zwarty odcinek linii dozorowej i zapewnia prawidłową pracę pozostałych elementów. Izolowanie zwarcia sygnalizowane jest żółtymi rozbłyskami diody LED, a informacja o tym przekazywana jest do centrali. Szczegółowe informacje dotyczące projektowania linii dozorowych z adapterami ACR-4001 umożliwiającymi prawidłowe ich wykorzystanie podane są w dokumentacji techniczno-ruchowej central systemu POLON 4000.

Budowa

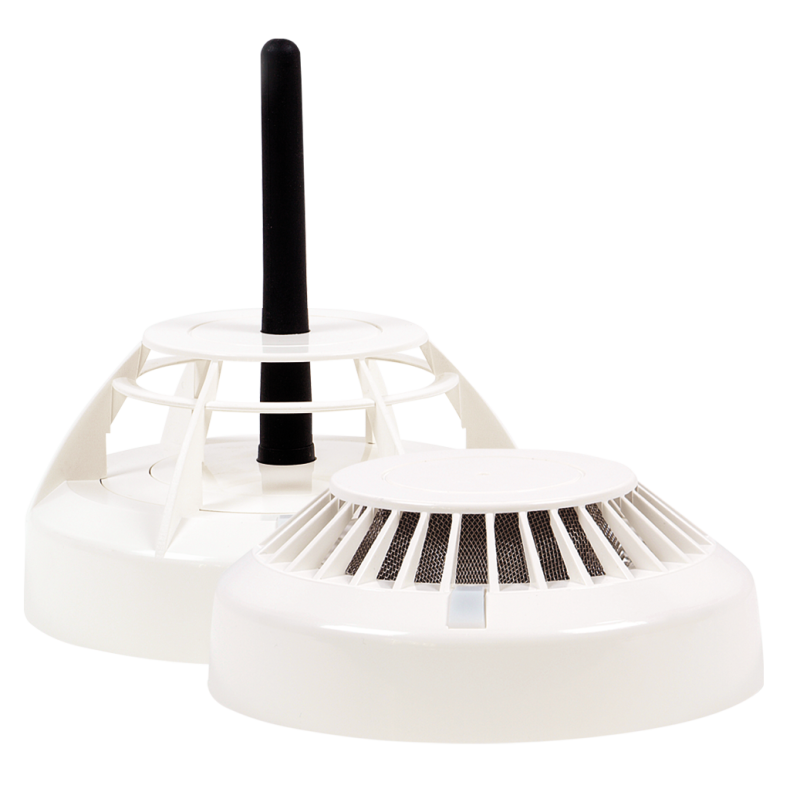

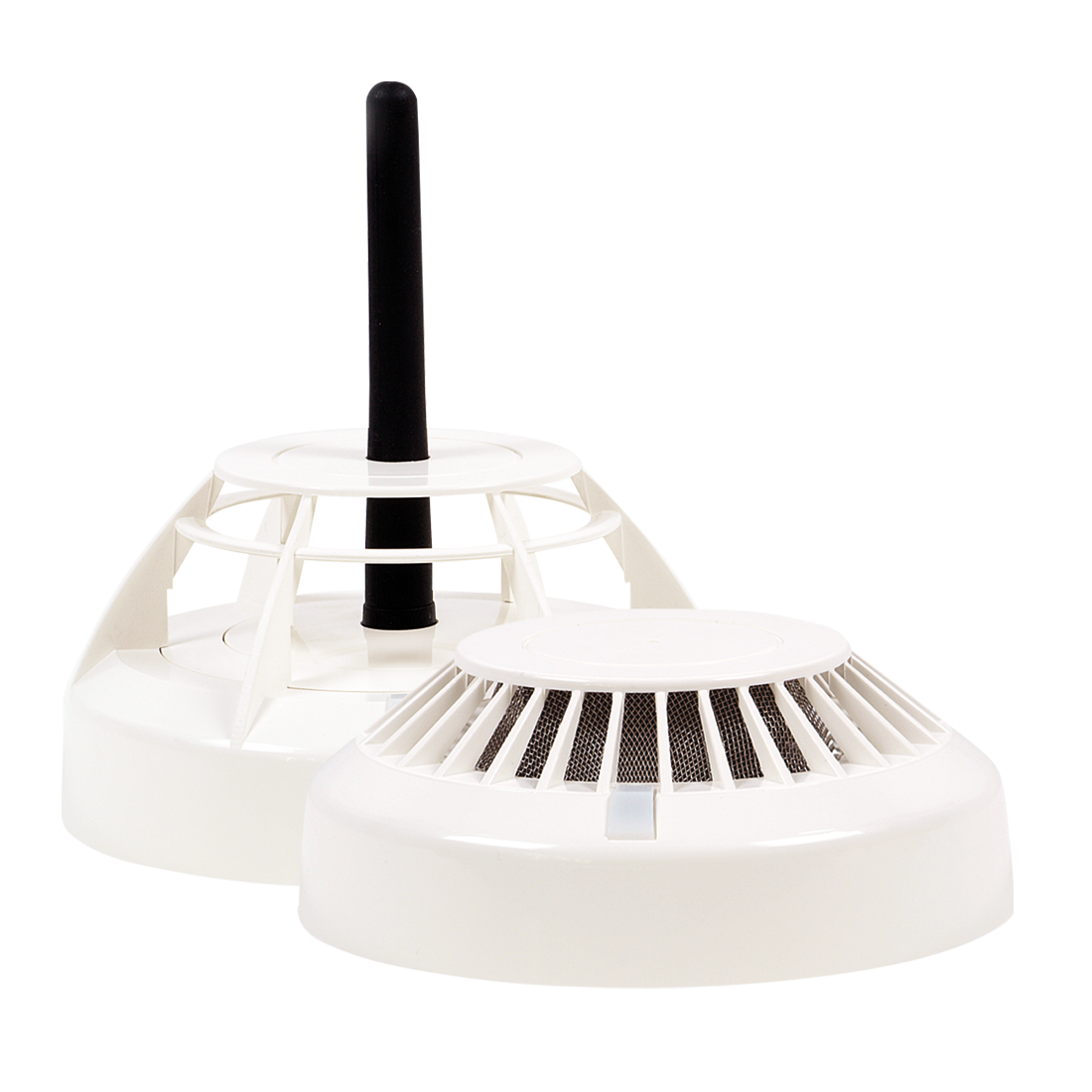

Adapter ACR-4001 posiada obudowę zbliżoną wyglądem do obudowy czujki dymu. Obudowa wykonana jest z białego tworzywa. Składa się z koszyka, osłony, ekranu oraz antenki. Posiada wbudowany układ komunikacji radiowej z czujkami DUR-4047 oraz typowy mikroprocesorowy układ z nieulotną pamięcią służący m.in. do adresowania i wymiany informacji z centralą serii POLON 4000.

Na obudowie znajduje się dwukolorowy wskaźnik LED sygnalizujący alarm oraz uszkodzenie, ewentualnie zadziałanie wewnętrznego izolatora zwarć.
